空氣濾清器作用空氣濾清器是發動機進氣系統的重要部件，其作用是分離出空氣中的灰塵，減輕汽缸、活塞、活塞環等零部件磨損?？諝鉃V清器保養不當，會造成發動機進氣量不足、燃燒不充分、功率下降、冒黑煙、加快汽缸磨損，導致發動機動力性能、經濟性能和環保性能下降。因此，空氣濾清器的正確維護保養對保證發動機穩定可靠運行具有重要意義。

1.干式空氣濾清器結構

目前挖掘機柴油發動機上常用的空氣濾清器分為慣性式、過濾式和綜合式3種，根據濾芯材料又可分為干式和濕式2種。濕式空氣濾清器因其本身的局限性逐漸被淘汰，大部分挖掘機采用旋轉集塵干式雙芯空氣濾清器，簡稱干式空氣濾清器。本文講述干式空氣濾清器結構及其保養方法。

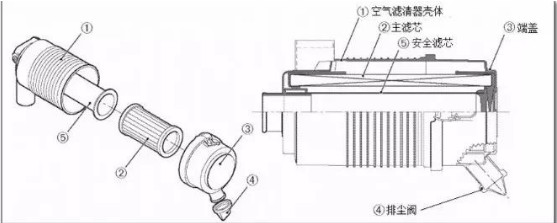

干式空氣濾清器主要由殼體、主濾芯（外濾芯）、端蓋、排塵閥、安全濾芯（內濾芯），五部分組成，如圖1所示。

1.殼體  2.主濾芯（外濾芯）  3.端蓋  4.排塵閥  5.安全濾芯（內濾芯）

干式空氣濾清器第1級為預慮裝置，該裝置可使進入干式空氣濾清器的空氣產生漩流，通過離心作用將較大的灰塵顆粒分離到離心區外圍，最高可將空氣中85%灰塵分離出來，分離出的灰塵被收集到排塵閥。

干式空氣濾清器第2級為紙質主濾芯，其過濾效率高達99.9%以上，可將進入紙質主濾芯空氣中剩余的灰塵分離干凈。

在主濾芯過濾正常情況下，主濾芯內部的安全濾芯不起作用，只有在主濾芯密封不嚴或損壞時才起到保護發動機的作用。安全濾芯濾紙滲透率大、阻力小、過濾效率低，在只安裝安全濾芯時不允許啟動發動機。

2.維護保養誤區

（1）頻繁清理

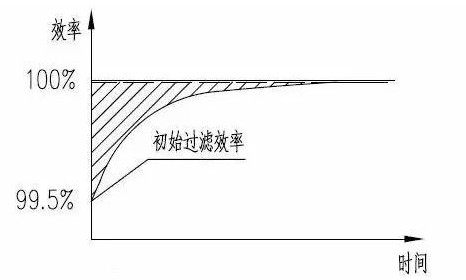

在維護保養干式空氣濾清器時，有的操作者認為頻繁清理可提高其使用壽命，這是一種錯誤認識。濾芯初期使用時過濾效率最低，一般都在99.5%左右；在使用過程中，隨著濾紙上附著灰塵的增多，濾芯過濾效率會不斷提高，最終其過濾效率可大于或等于99.99%。干式空氣濾清器濾芯過濾效率特性曲線如圖2所示。

圖2 干式空氣濾清器濾芯過濾效率特性曲線

如果頻繁清理空氣濾清器，濾芯的過濾能力就得不到充分發揮，這樣不僅會使進入發動機的灰塵數量增多、造成發動機異常磨損，還會造成濾芯的早期損壞。若在清理過程中濾芯損壞而未及時發現，將加劇發動機磨損，降低發動機使用壽命。因此應等待壓差報警器報警后，再清理空氣濾清器。

根據計算和實驗我們得出，濾芯每次清理后，其容灰能力就會降低20%～40%。隨著清理次數的增加，濾芯的容灰量也會逐漸降低。當濾芯清理6次后，其容灰能力基本喪失，此時應立即更換新濾芯。

（2）清理方法不當

清理濾芯時，有的操作者往往采用猛烈敲打方法。這種方法不僅會造成濾芯損壞，還會使大量灰塵進入濾芯內側，從而使灰塵很容易進入發動機汽缸，正確的清理方法如下：

首先，取下濾芯，用干凈的布或橡皮塞堵住濾芯兩端，用軟毛刷沿折縫方向刷去濾芯表面的灰塵，輕輕敲擊濾芯端面，使灰塵脫落。也可使用0.2～0. 3MPa壓縮空氣或打氣筒從濾芯內向外吹氣，吹去黏附在濾芯外表面上的灰塵。清理時禁止使用液體清洗，以防止濾芯粘附灰塵，造成濾芯阻塞。

其次，檢查主濾芯是否破損，上、下端面是否翹曲不平；檢查主濾芯橡膠密封圈是否破損；檢查主濾芯內側是否有灰塵。若存在上述問題，應立即更換主濾芯。

最后，用強光手電筒檢查濾芯是否破損。檢查時注意不要拆下安全濾芯，若安全濾芯有破損應立即更換。

（3）未徹底清理

干式空氣濾清器容灰部位位于主濾芯、殼體和排塵閥。清理濾芯時若不清理殼體和排塵閥，可降低干式空氣濾清器容灰能力。有關數據表明，挖掘機干式空氣濾清器主濾芯容灰量只占總?cè)莼伊康?.07%～14.4%。由此可知，如果清理主濾芯時不清理殼體和排塵閥，可造成灰塵滯留在濾清器中，將對發動機使用壽命產生不利影響。

在清理干式空氣濾清器殼體過程中，要使用干凈抹布將殼體內壁擦拭干凈，并檢查排塵閥是否能夠正常排塵。排塵閥不能正常排塵的原因主要有2種：一是在雨天或空氣濕度大的環境作業，造成分離出的灰塵受潮凝結并聚集在排塵閥出口，使灰塵不能順利排除；二是安裝空濾器端蓋時未將排塵閥出口朝下，分離出的灰塵無法排出。因此，在清理干式空氣濾清器主濾芯的同時一定要清理排塵閥，保證其排塵通暢。

（4）未保護安全濾芯

在清理干式空氣濾清器時，有的操作者對安全濾芯不做任何防護，將安全濾芯與主濾芯一起清理，是一種錯誤做法。通常安全濾芯表面潔凈無灰塵，一般不需清理。若發現安全濾芯上有灰塵，最大的可能就是主濾芯已破損，應立即更換主濾芯和安全濾芯。

在清理干式空氣濾清器殼體內壁上的灰塵時，應盡量避免灰塵落到安全濾芯上。若有灰塵落到安全濾芯上，應在最短時間內將安全濾芯拆下來清理。清理安全濾芯時不要拍打，應在濾清器殼體和端蓋清理干凈并將端蓋安裝后進行清理，防止灰塵進入安全濾芯內，引起發動機內部磨損。在灰塵較大的環境中清理干式空氣濾清器時，應準備1個新安全濾芯備用，在清理安全濾芯時先將新的安全濾芯安裝上。

（5）排塵閥損壞后未更換

有的操作者認為排塵閥破損或脫落不會影響空氣濾清器過濾效率和壽命，甚至認為排塵閥脫落有利于灰塵的順利排出，這是不正確的認識。干式空氣濾清器在發動機工作時，存在進氣阻力，其內部壓力低于大氣壓力，此時排塵閥會自動關閉。排塵閥破損或者脫落后，在發動機工作時不能正常關閉，且濾清器內部為負壓，空氣便從排塵閥處進入濾清器。

排塵閥破損或者脫落后，空氣從排塵閥處進入干式空氣濾清器，在其內、外壓差作用下，不僅未經預過濾的空氣會直接進入空氣濾芯，而且過濾出的灰塵不能排出，造成空氣濾清器的濾清作用和使用壽命大大降低。因此排塵閥破損或脫落后應立即更換。
