項目 |
單位 |
參數 |
|
參數項 |
- |
XCT8L4 |
|
尺寸參數 |
* |
|
|
整機全長 |
(mm) |
9375 |
|
整機全寬 |
(mm) |
2400 |
|
整機全高 |
(mm) |
3240（東風）/3170（一汽） |
|
軸距 |
(mm) |
4400 |
|
輪距 |
(mm) |
東風：1810/1800 |
|
重量參數 |
* |
|
|
行駛狀態總質量 |
(kg) |
12300（東風）/12100（一汽） |
|
軸荷 |
(kg) |
東風：4150/8150 |
|
動力參數 |
* |
|
|
發動機型號 |
- |
東風：YC4E140-42 |
|
發動機額定功率 |
(kw/(r/min)) |
東風：103/2600 |
|
發動機最大扭矩 |
(N.m/(r/min)) |
東風：430/（1300～1600） |
|
行駛參數 |
||
|
行駛 |
||
|
最高行駛速度 |
(km/h) |
90 |
|
最低穩定行駛速度 |
(km/h) |
2～3 |
|
轉彎 |
||
|
最小轉彎直徑 |
(m) |
16 |
|
臂頭最小轉彎直徑 |
(m) |
18.3 |
|

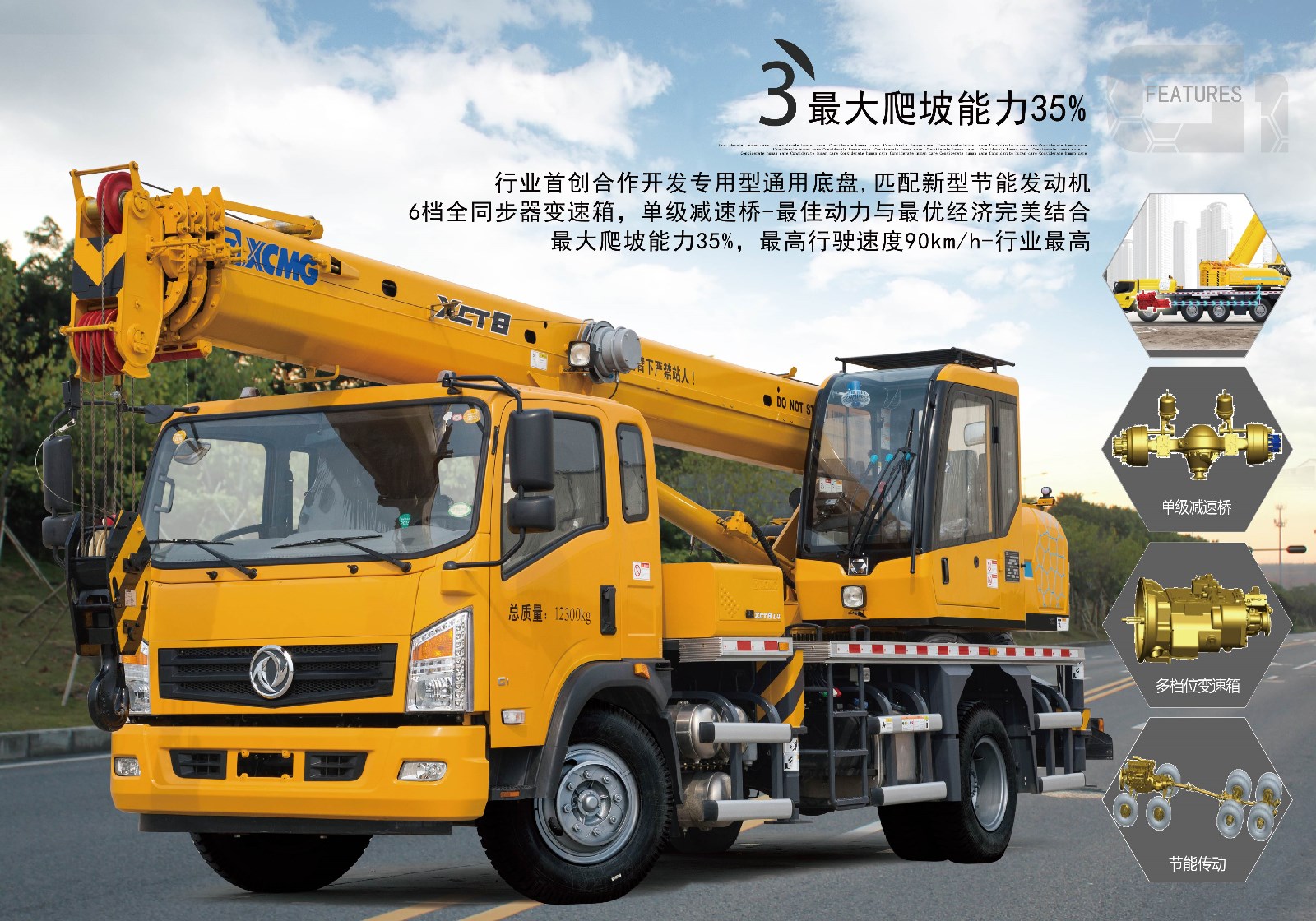

最大爬坡能力 |
(％) |
35 |
|
最小離地間隙 |
(mm) |
260 |
|
接近角 |
(°) |
18 |
|
離去角 |
(°) |
13 |
|
制動距離 |
(m) |
10 |
|
百公里油耗 |
(L) |
18 |
|
主要性能參數 |
||
|
最大額定總起重量 |
(t) |
8 |
|
最小額定幅度 |
(m) |
3 |
|
基本臂最大起重力矩 |
(kN·m) |
302 |
|
轉臺尾部回轉半徑 |
(mm) |
2327 |
|
支腿 |
||
|
縱 向 |
(m) |
4.3 |
|
橫 向 |
(m) |
4.7 |
|
最大起升高度 |
||
|
基 本 臂 |
(m) |
8.5 |
|
最 長 主 臂 |
(m) |
25.6 |
|
最 長 主 臂 + 副 臂 |
(m) |
—— |
|
最 長 主 臂 + 副 臂+加長節 |
(m) |
|
|
起重臂長度 |
||
|
基本臂 |
(m) |
8 |
|

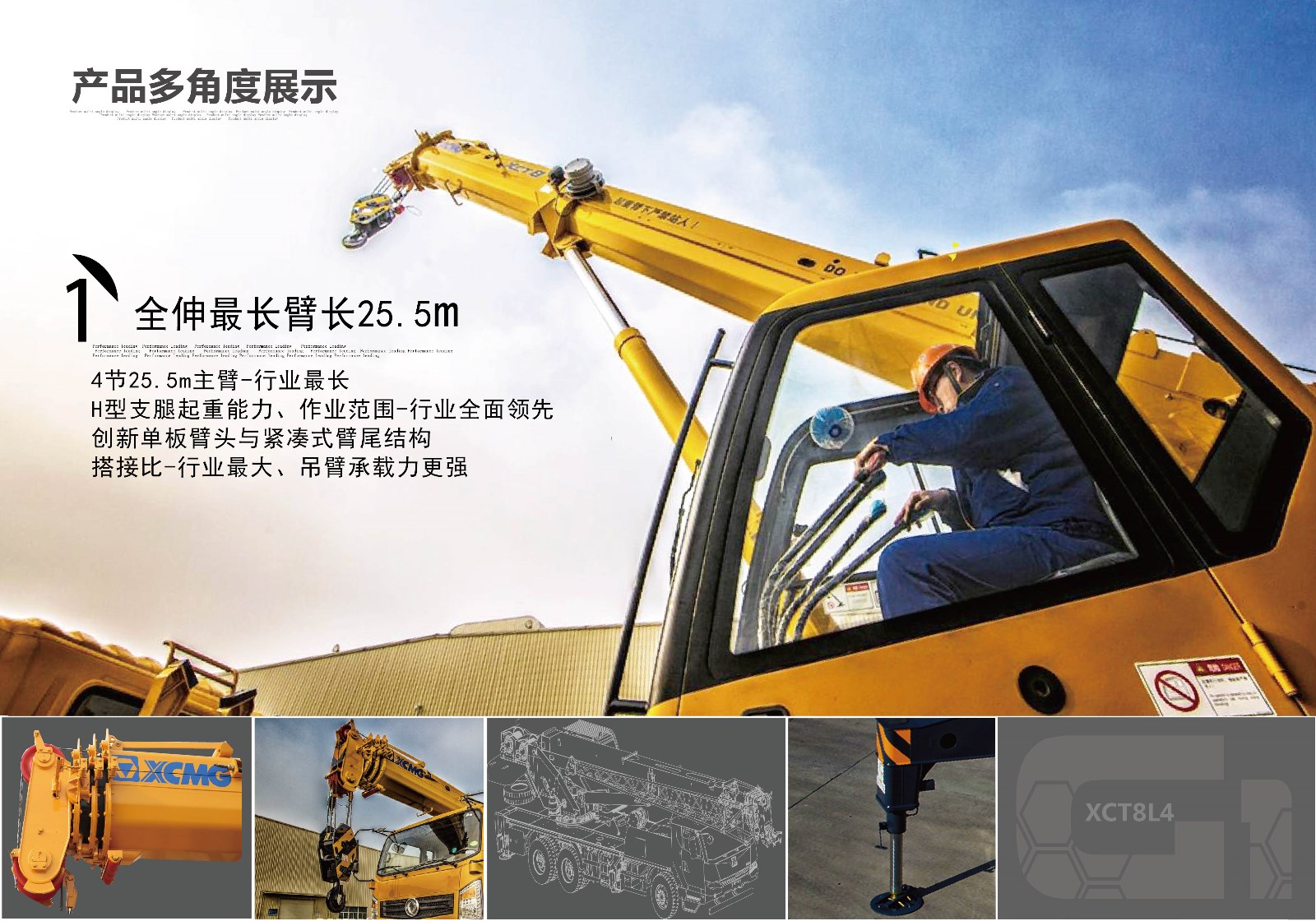

最 長 主 臂 |
(m) |
25.5 |
|
最 長 主 臂 + 副 臂 |
(m) |
—— |
|
最 長 主 臂 + 副 臂+加長節 |
(m) |
—— |
|
工作速度 |
||
|

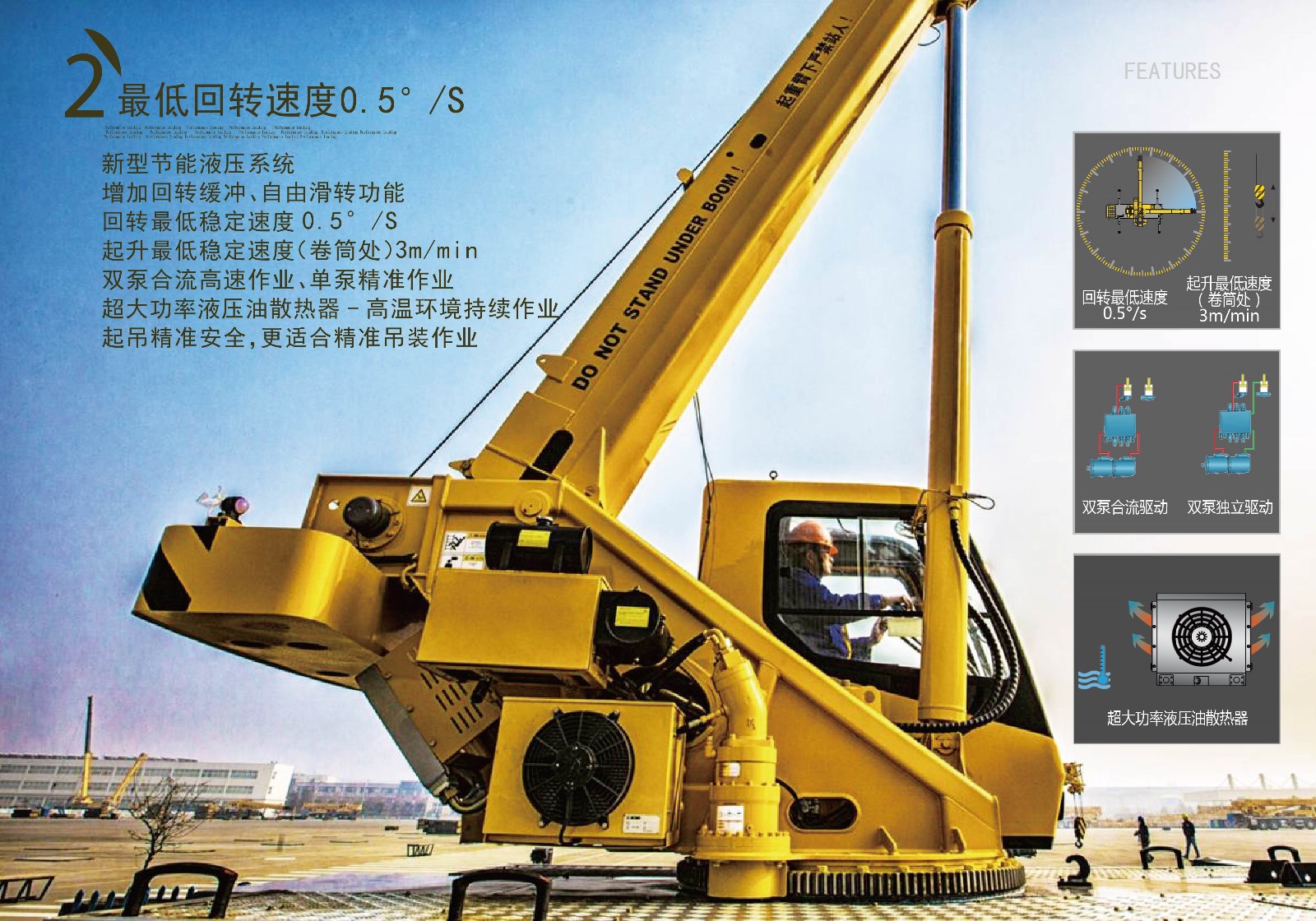

最大回轉速度 |
(r/min) |
3 |
|
起升速度 |
||
|
主起升機構 |
(m/min) |
130 |
|
副起升機構 |
(m/min) |
—— |
|
起重臂伸縮時間 |
||
|
全伸 |
(s) |
40 |
|
全縮 |
(s) |
—— |
|
變 幅 時 間 |
||
|
全程起臂 |
(s) |
28 |
|
全程落臂 |
(s) |
—— |
|
支 腿 收 放--水平 |
||
|
同 時 放 |
(s) |
≤16 |
|
同 時 收 |
≤16 |
|
|
支 腿 收 放--垂 直 |
||
|
同 時 放 |
(s) |
≤17 |
|
同 時 收 |
(s) |
≤17 |
