震動壓路機的關鍵部位是震動輪，今天河南路友機械小編帶您了解震動壓路機震動輪的作用和結構分析：

震動壓路機的震動輪的作用：
振動輪是壓路機的核心部件，壓路機主要是靠振動輪內部的偏心塊旋轉產生激振力，依靠激振力進行工作。隨著振動馬達的正傳和反轉，偏心塊能產生兩種組合，獲得兩種不同的偏心力矩，從而獲得兩種不同的激振力。
震動壓路機的震動輪結構分析：

馬達

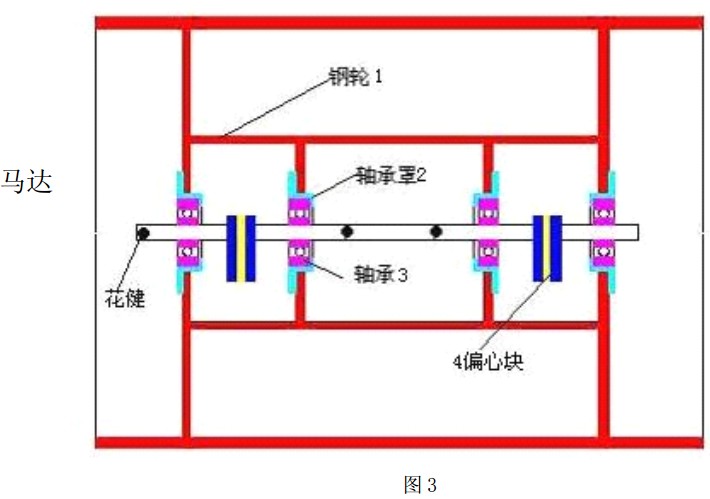

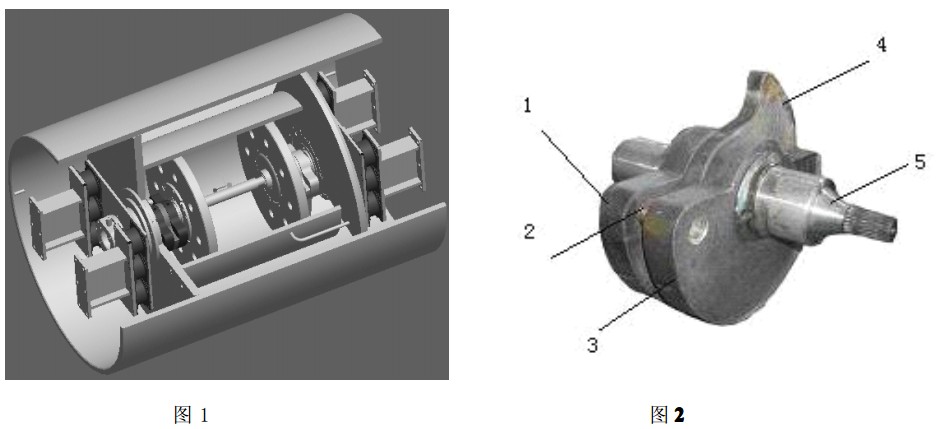

振動輪的外形和內部結構如圖所示：偏心塊 4 焊接在軸上，通過調心軸承 3 支承在軸承罩 2 上，軸承罩通過螺栓緊固在鋼輪 1 上，兩組偏心機構由中間軸花健連接。動力由馬達從一端輸入，馬達固定在馬達托架上，馬達托架和框架固定在一起，一起連接在前機架上。偏心結構如圖 2 所示，偏心機構由五部分組成：
1、 偏心塊組件 2、銷 3、偏心塊組件 4、偏心塊組件 5、軸；5個部分通過工藝裝備定位，焊接組合而成。其中組件 1和 3 通過 2 連在一起，焊接在軸5上；組件 4 可以圍繞軸 5 旋轉；軸 5端部有花健。
